全自动清洗过滤器

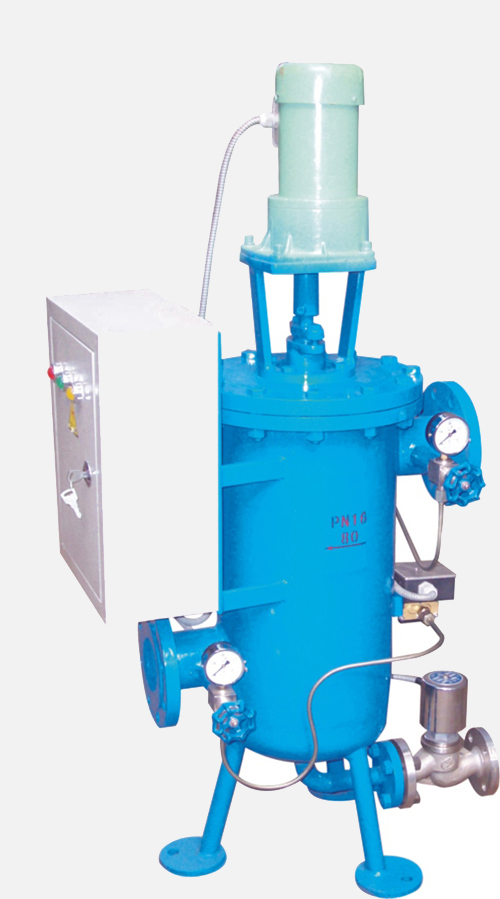

全自动清洗过滤器(SQ)

产品概述:

     全自动冲洗过滤器因其高效方便而被广泛应用于饮水、酒类、油类、油品、化工等行业,当含有固体杂质的液体通过进水口进入全自动冲洗过滤器时,杂质被截留在过滤元件表面,引起两侧压力降增加,过滤阻力增大,过滤效率下降。当杂质被截留达到一定程度时,过滤元件两侧的压力差达到设定值时,压差控制器通过控制柜把相应的信号再传给电动阀执行器,电动阀开启,在水力或电机驱动下,进行排污。排污一段时间之后,过滤机进出口压差减小,电动阀自动关闭,完成反冲洗过程。此过程重复进行,达到过滤效果。我公司所生产的全自动冲洗过滤器能根据客户具体要求(压差控制、时间控制、手动控制等)定制。
    自动剥离系统:
     杂质堵塞过滤器通道后,自动剥离系统启动,刮除滤网表面杂质达到滤网再生目的,同时杂质收集在滤器下部贮槽,***终通过排放口排出。
    控制系统:
     自清洗装置的启动是由压差感应器控制,当压差达到额定数值,自清洗装置便自动启动,也可以设定时间定期启动自清洗装置。

适用范围:

     本公司生产的过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、价格低廉等优点,其主要适用的物料有:
     化工、石油化工生产中弱腐蚀性物料,如:水、油品、氨、烃类等。
     化工生产中的腐蚀性物料,如:烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
     制冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂。
     食品、制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、糖浆等。



主要技术参数:

型号

Model

SQ

  环境温度

Ambient Temperature

CS:-30+350

SS:-80+480

规格

Size

DN32500 GB8159

PN 0.65.0   FF  RF

  螺帽螺栓

Bolt/Nut

20# 304 304L 316 316L

壳体材质

Body

A3 304 304L 316 316L H6衬里

连接方式

Jonit Type

法兰连接 对焊连接 螺纹连接

 Flange ButtWelding Threaded

过滤精度

Pore size

10300(/in)

法兰标准

Flanges

HG GB SH HGJ JB ANSI  JIS

密封垫片

Diaphragm(P/V)

丁晴橡胶  聚四氟乙烯 金属垫片

NBR PTFE Metal Gasket

设计检测标准

Manufacture Inspection

GB150-98      HGJ532-91

滤芯材质

Element

304  304L  316  316L

外表Coating

  CS:Paint      SS:No Paint

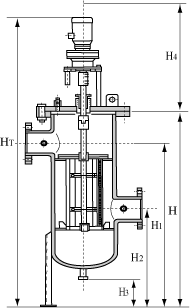

规格尺寸:

DN

L

H1

H2

H3

H4

HT

H

50

2

350

600

380

100

460

1250

720

100

4

480

840

500

100

660

1530

1000

150

6

560

1120

660

120

870

1910

1320

200

8

640

1240

700

120

1000

2090

1480

250

10

700

1460

820

140

1250

2350

1700

300

12

920

1920

1040

140

1550

2980

2240

400

16

1120

2360

1260

160

1910

3530

2760

500

20

1400

2790

1440

200

2300

4150

3290

600

24

1600

3140

1590

220

2600

4550

3690

订货须知:

      订货时请注明:产品名称、公称通径、压力等级、过滤精度、材质、法兰标准等详细参数。以上产品尺寸为常规通用型。如需其他规格尺寸,敬请来电说明。
