自动反冲洗过滤器



自动排污过滤器

产品概述:

      半自动冲洗过滤器广泛适用于饮水、酒类、油类、油品、各种化工原料及空气等物质的过滤,半自动冲洗过滤器安装简便、不占空间、免拆洗作业、滤芯过滤面积大、过滤阻力小。半自动冲洗过滤器通过其壳上自带手柄,控制中间蝶阀转向,需清洗滤胆时,只须转动手柄,即可完成原先极为烦琐的清洗过程,提高了使用价值,是目前经济实用******。我公司所生产的半自动冲洗过滤器能根据客户具体要求(特殊压力、特殊口径)定制。

适用范围:

      本公司生产的过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、价格低廉等优点,其主要适用的物料有:
      化工、石油化工生产中弱腐蚀性物料,如:水、油品、氨、烃类等。
      化工生产中的腐蚀性物料,如:烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
      制冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂。
      食品、制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、糖浆等。

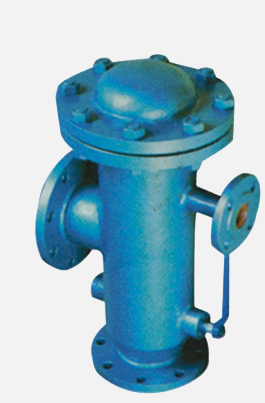

1.(直通式)自动排污过滤器(SZQ-1)

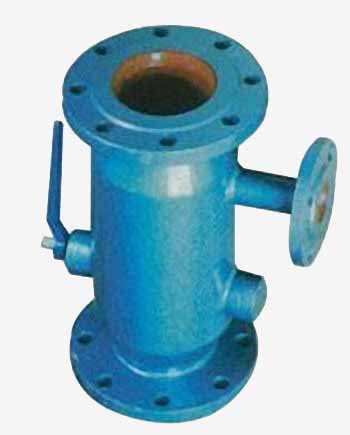

2.(折流式)排污过滤器(SZQ-2)



工作原理:

      管道系统在正常工作时,管道内杂物会收集到过滤器网内排污口上,不需拆卸过滤器任何部件来排除污物,只需打开排污阀即可排污。
在排污前先把过滤器前阀门,关小流量,进行排污,
排污时把转向阀转向冲洗方向,水从转向阀前部进入,往过滤网外部流过,然后又从过滤网外部进入转向阀后部,杂物全部集中到排污口上,然后再打开排污阀进行排污,起到了******自动反冲洗过滤器全部功能。

主要技术参数:

型号

Model

SZQ

  环境温度

Ambient Temperature

CS:-30+350

SS:-80+480

规格

Size

DN32500 GB8159

PN 0.65.0   FF  RF

  螺帽螺栓

Bolt/Nut

20# 304 304L 316 316L

壳体材质

Body

A3 304 304L 316 316L H6衬里

连接方式

Jonit Type

法兰连接 对焊连接 螺纹连接

 Flange ButtWelding Threaded

过滤精度

Pore size

10300(/in)

法兰标准

Flanges

HG GB SH HGJ JB ANSI  JIS

密封垫片

Diaphragm(P/V)

丁晴橡胶  聚四氟乙烯 金属垫片

NBR PTFE Metal Gasket

设计检测标准

Manufacture Inspection

GB150-98      HGJ532-91

滤芯材质

Element

304  304L  316  316L

外表Coating

  CS:Paint      SS:No Paint

规格尺寸:



型号 Model

L

A

B

C

D

SZQ-40

250

180

63

90

15*

SZQ-50

255

185

70

100

15*

SZQ-65

270

190

83

120

20*

SZQ-80

320

225

96

140

25*

SZQ-100

350

250

128

180

32*

SZQ-125

430

320

162

200

40

SZQ-150

525

380

189

230

50

SZQ-200

700

520

220

280

65

SZQ-250

875

660

255

330

80

SZQ-300

1050

790

294

380

100

SZQ-350

1200

885

330

450

125

SZQ-400

1400

1040

377

480

150

SZQ-450

1550

1145

420

500

150

SZQ-500

1700

1250

462

580

150

SZQ-600

2000

1460

537

650

200

SZQ-700

2280

1720

607

700

200

SZQ-800

2500

1900

685

820

200

SZQ-900

2800

2180

785

880

200

SZQ-1000

3120

2470

860

920

250

SZQ-1100

3450

2780

915

960

250

SZQ-1200

3700

3000

965

1040

250

SZQ-1500

4470

3650

1220

1400

250

订货须知:
      订货时请注明:产品名称、公称通径、压力等级、过滤精度、材质、法兰标准操作压力等详细参数。以上产品尺寸为常规通用型。如需其他规格尺寸,敬请来电说明。
