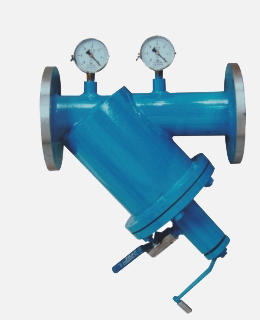

手摇刷式排污过滤器(SSY型)
☆产品概述：
手摇刷式排污过滤器是在SQ型全自动清洗过滤器的基础上简化改制而成，其特点是结构简单、操作可靠。
☆工作原理：
过滤器筒体部分与SQ型全自动清洗过滤器结构基本相同。刷式装置由橡皮及不锈钢刷组成，安装在不锈钢网内部，该部件通过过滤筒盖，上装一简便手柄，可摇动手柄使不锈钢刷对过滤网积聚与上网的杂志微粒进行刷除清洗，并由排污网排出。刷洗过程中水流不中断。
☆适用范围：
本公司生产的过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、价格低廉等优点，其主要适用的物料有：
化工、石油化工生产中弱腐蚀性物料，如：水、油品、氨、烃类等。
化工生产中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、糖浆等。

☆主要技术参数：
|
型号
Model |
SSY |
环境温度
Ambient Temperature |
CS:-30℃～+350℃
SS:-80℃～+480℃ |
|
规格
Size |
DN32～500 GB81～59
PN 0.6～5.0 FF RF |
螺帽螺栓
Bolt/Nut |
20# 304 304L 316 316L |
|
壳体材质
Body |
A3 304 304L 316 316L H62 衬里 |
连接方式
Jonit Type |
法兰连接 对焊连接 螺纹连接
Flange ButtWelding Threaded |
|
过滤精度
Pore size |
10～300(目/in) |
法兰标准
Flanges |
HG GB SH HGJ JB ANSI JIS |
|
密封垫片
Diaphragm(P/V) |
丁晴橡胶 聚四氟乙烯 金属垫片
NBR PTFE Metal Gasket |
设计检测标准
Manufacture Inspection |
GB150-98 HGJ532-91 |
|
滤芯材质
Element |
304 304L 316 316L |
外表Coating |
CS:Paint SS:No Paint |
☆规格尺寸：
|
进出口尺寸 |
L1
mm |
L2
mm |
L
mm |
D
mm |
d
mm |
H
mm |
******流量t/h |
重量
Kg |
|
mm |
ich |
|
50 |
2 |
500 |
710 |
330 |
159 |
60 |
550 |
19 |
50 |
|
80 |
3 |
550 |
710 |
330 |
159 |
89 |
550 |
50 |
52 |
|
100 |
4 |
670 |
810 |
430 |
219 |
108 |
670 |
80 |
76 |
|
125 |
5 |
690 |
820 |
430 |
219 |
133 |
680 |
125 |
80 |
|
150 |
6 |
800 |
950 |
480 |
273 |
159 |
720 |
180 |
114 |
|
200 |
8 |
900 |
1050 |
566 |
325 |
219 |
850 |
320 |
154 |
|
250 |
10 |
1200 |
1350 |
744 |
426 |
273 |
1050 |
490 |
260 |
|
300 |
12 |
1300 |
1450 |
900 |
530 |
325 |
1250 |
760 |
470 |
☆订货须知：
订货时请注明：产品名称、公称通径、压力等级、过滤精度、材质、法兰标准等详细参数。以上产品尺寸为常规通用型。如需其他规格尺寸，敬请来电说明。
|
