Y型过滤器(SY型)
☆产品概述：
Y型过滤器（水过滤器）属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
我公司所生产的Y型过滤器（水过滤器）能根据客户具体要求（特殊压力、特殊口径）定制。Y型过滤器（水过滤器）具有制作简单、安装清洗方便、纳污量大等优点。
☆适用范围：
本公司生产的过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、价格低廉等优点，其主要适用的物料有：
化工、石油化工生产中弱腐蚀性物料，如：水、油品、氨、烃类等。
化工生产中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、糖浆等。

☆主要技术参数：
|
型号
Model |
SY |
环境温度
Ambient Temperature |
CS:-30℃～+350℃
SS:-80℃～+480℃ |
|
规格
Size |
DN32～500 GB81～59
PN 0.6～5.0 FF RF |
螺帽螺栓
Bolt/Nut |
20# 304 304L 316 316L |
|
壳体材质
Body |
A3 304 304L 316 316L H62 衬里 |
连接方式
Jonit Type |
法兰连接 对焊连接 螺纹连接
Flange ButtWelding Threaded |
|
过滤精度
Pore size |
10～300(目/in) |
法兰标准
Flanges |
HG GB SH HGJ JB ANSI JIS |
|
密封垫片
Diaphragm(P/V) |
丁晴橡胶 聚四氟乙烯 金属垫片
NBR PTFE Metal Gasket |
设计检测标准
Manufacture Inspection |
GB150-98 HGJ532-91 |
|
滤芯材质
Element |
304 304L 316 316L |
外表Coating |
CS:Paint SS:No Paint |

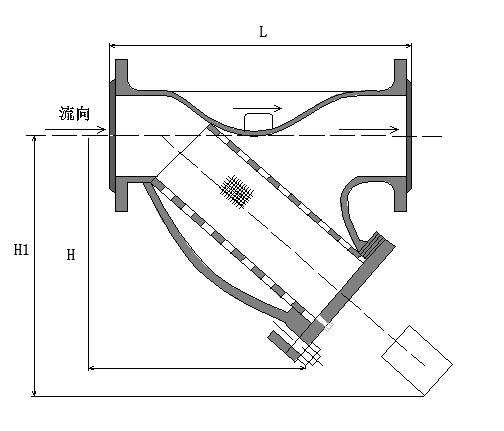

☆规格尺寸：
|
DN |
In |
L |
H |
H1 |
有效过滤面积m2 |
|
15 |
1/2 |
125 |
70 |
150 |
0.00185 |
|
20 |
3/4 |
145 |
70 |
150 |
0.00281 |
|
25 |
1 |
160 |
80 |
160 |
0.00343 |
|
32 |
|
180 |
90 |
180 |
0.00486 |
|
40 |
|
200 |
100 |
240 |
0.00767 |
|
50 |
2 |
220 |
130 |
250 |
0.01160 |
|
65 |
|
260 |
165 |
350 |
0.02111 |
|
80 |
3 |
280 |
195 |
390 |
0.03029 |
|
100 |
4 |
320 |
230 |
450 |
0.04063 |
|
125 |
5 |
350 |
300 |
520 |
0.05589 |
|
150 |
6 |
380 |
335 |
580 |
0.07709 |
|
200 |
8 |
495 |
420 |
690 |
0.11967 |
|
250 |
10 |
595 |
500 |
800 |
0.19155 |
|
300 |
12 |
640 |
580 |
950 |
0.26738 |
|
350 |
14 |
700 |
640 |
1150 |
0.32535 |
|
400 |
16 |
800 |
700 |
1360 |
0.40946 |
|
450 |
18 |
850 |
790 |
1480 |
0.52837 |
|
500 |
20 |
900 |
875 |
1650 |
0.65385 |
☆订货须知：
订货时请注明：产品名称、公称通径、压力等级、过滤精度、材质、法兰标准操作压力等详细参数。以上产品尺寸为常规通用型,如需其他规格尺寸，敬请来电说明。
|
