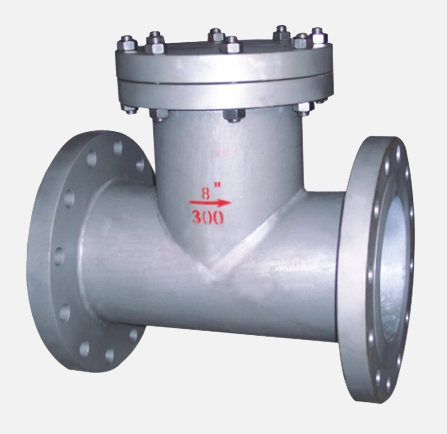

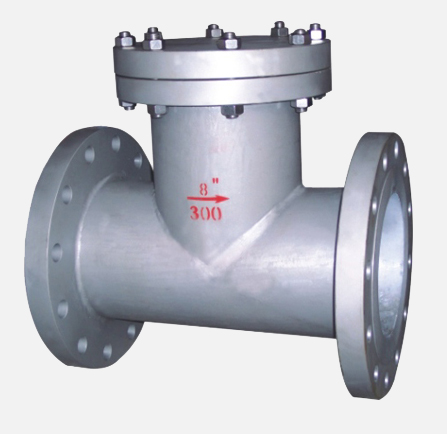

T型过滤器
☆产品概述：
T型过滤器属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
☆适用范围：
本公司生产的过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、价格低廉等优点，其主要适用的物料有：
化工、石油化工生产中弱腐蚀性物料，如：水、油品、氨、烃类等。
化工生产中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、糖浆等。
1.正折流T型过滤器(ST1型)

2.反折流T型过滤器(ST2型)

☆主要技术参数：
|
型号
Model |
ST |
环境温度
Ambient Temperature |
CS:-30℃～+350℃
SS:-80℃～+480℃ |
|
规格
Size |
DN32～500 GB81～59
PN 0.6～5.0 FF RF |
螺帽螺栓
Bolt/Nut |
20# 304 304L 316 316L |
|
壳体材质
Body |
A3 304 304L 316 316L H62 衬里 |
连接方式
Jonit Type |
法兰连接 对焊连接 螺纹连接
Flange ButtWelding Threaded |
|
过滤精度
Pore size |
10～300(目/in) |
法兰标准
Flanges |
HG GB SH HGJ JB ANSI JIS |
|
密封垫片
Diaphragm(P/V) |
丁晴橡胶 聚四氟乙烯 金属垫片
NBR PTFE Metal Gasket |
设计检测标准
Manufacture Inspection |
GB150-98 HGJ532-91 |
|
滤芯材质
Element |
304 304L 316 316L |
外表Coating |
CS:Paint SS:No Paint |
☆规格尺寸：
|
公称直径 DN(mm) |
PN1.0-4.0 |
PN5.0-10.0 |
W(in) |
|
L1 |
L |
L2 |
L1 |
L |
L2 |
|
50 |
277 |
457 |
128 |
292 |
472 |
134 |
R1/2 |
|
65 |
316 |
530 |
146 |
331 |
545 |
152 |
R1/2 |
|
80 |
337.5 |
568 |
156 |
360.5 |
591 |
165 |
R1/2 |
|
100 |
388 |
648 |
181 |
416 |
676 |
191 |
R3/4 |
|
150 |
491.5 |
842 |
232 |
521 |
871 |
241 |
R3/4 |
|
200 |
591 |
1031 |
280 |
621.5 |
1062 |
289 |
R3/4 |
|
250 |
668.5 |
1169 |
318 |
716 |
1216 |
333 |
R3/4 |
|
300 |
768 |
1370 |
368 |
821 |
1421 |
384 |
R/4 |
|
350 |
847 |
1585 |
406 |
898 |
1650 |
422 |
R3/4 |
|
400 |
901 |
1690 |
432 |
960 |
1765 |
451 |
R3/4 |
☆订货须知：
订货时请注明：产品名称、公称通径、压力等级、过滤精度、材质、法兰标准操作压力等详细参数。以上产品尺寸为常规通用型。如需其他规格尺寸，敬请来电说明。
|
