消气过滤器

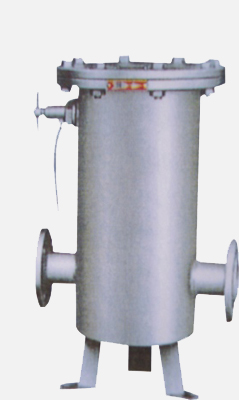

消气过滤器(SXQ)

产品概述:

      消气过滤器是流量计的附属设备,它具有消气、过滤液体中固体杂质的作用,从而保证流量计的计量精度,延长流量计的使用寿命。

适用范围:

      本公司生产的过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、价格低廉等优点,其主要适用的物料有:
      化工、石油化工生产中弱腐蚀性物料,如:水、油品、氨、烃类等。
      化工生产中的腐蚀性物料,如:烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
      制冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂。
      食品、制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、糖浆等。



主要技术参数:



型号

Model

SXQ

  环境温度

Ambient Temperature

CS:-30+350

SS:-80+480

规格

Size

DN32500 GB8159

PN 0.65.0   FF  RF

  螺帽螺栓

Bolt/Nut

20# 304 304L 316 316L

壳体材质

Body

A3 304 304L 316 316L H6衬里

连接方式

Jonit Type

法兰连接 对焊连接 螺纹连接

 Flange ButtWelding Threaded

过滤精度

Pore size

10300(/in)

法兰标准

Flanges

HG GB SH HGJ JB ANSI  JIS

密封垫片

Diaphragm(P/V)

丁晴橡胶  聚四氟乙烯 金属垫片

NBR PTFE Metal Gasket

设计检测标准

Manufacture Inspection

GB150-98      HGJ532-91

滤芯材质

Element

304  304L  316  316L

外表Coating

  CS:Paint      SS:No Paint

规格尺寸:

DN

in

D1

L

H

H1

H2

有效过滤面积 m2

25

1

76

180

260

410

160

0.0162

40

11/2

108

260

300

560

170

0.0315

50

2

108

260

300

560

170

0.0315

65

21/2

133

330

360

637

174

0.0461

80

3

159

340

400

719

214

0.0590

100

4

219

400

470

881

272, ,

0.1077

125

5

273

480

550

1079

345

0.1759

150

6

273

500

630

1276

404

0.2910

200

8

325

560

780

1397

446

0.4076

250

10

426

660

930

1544

495

0.5017

300

12

478

750

1200

1793

563

0.6800

400

16

529

920

1500

2050

720

0.8156

订货须知:

      订货时请注明:产品名称、公称通径、压力等级、过滤精度、材质、法兰标准等详细参数。以上产品尺寸为常规通用型。如需其他规格尺寸,敬请来电说明。
