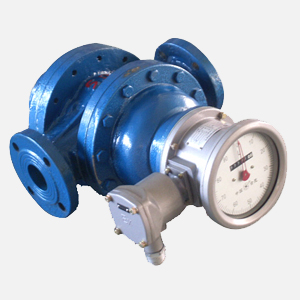

LXY系列螺旋双转子流量计
产品介绍
LXY系列双转子流量计是一种设计独特、经过精密加工装配的新型容积式流量计。一对螺旋转子是计量腔体内唯一的运动体，起到分割、测算、运送和排泄被测液体的作用。该型号流量计在结构上增加了定位齿轮，使两只转子间在转动时达到彼此互不接触。该流量计工作时运转平稳、噪音低、磨损少、准确度高，粘度适应性强，可以允许被测液体中的微细颗粒通过，从而不易卡表。该流量计经过化学镀镍处理，因此具有防腐、耐磨的特性，可代替不锈钢材质的流量计。
1)、该流量计的特点是：
1. 适用于稀油、轻质油、稠油、含砂量大、含水量大的原油，被测量液体的粘度范围大。
2.流量计通过的液体流量大，******流量是同通径普通容积表的二倍左右。
3.使用寿命长，准确度高，可靠性强。
4.压内损失极小。
5.有线远传最长距离为1000米，脉冲信号输出N=0.1L（一个脉冲为1N），可直接与计算机联网。
6.本安防爆IaⅡCT6（本质安全型）；隔爆dⅡBT6（隔爆型）；防护IP56。
2)、工作原理
该流量计通过一对回转的特殊螺旋转子，直接测量液体流量的容积。
流量计对流体流量的测定是在计量腔体内完成的。一对螺旋转子在液体的压力下转动，转子与计量腔壁间形成的封闭空间（图阴影部分）每回转一次排出8倍阴影体积。因此根据这一关系，只要计量转子回转的次数，即可计算出流量累积量，根据每秒的转数，即可测出瞬时流量。
3).主要技术参数：
公称通径：15-400
准确度：0.1，0.2，0.5级
重复性误差：流量计的重复性误差不超过流量计基本误差限绝对值的1/3
压力损失：0-500mpa.s<80kpa 0-1000 mpa.s<150 kpa
工作压力：1.6，2.5，4.0，6.3 mpa
温度范围：-40—80、-40—150、-40—250、-40—350
介质粘度：0.1—3500 mpa.s
环境温度：-30—70
4）、 主要构件材料及公称压力
|
型号 |
壳体/前盖/后盖 |
盖板 |
螺旋转子 |
轴 |
轴套 |
公称压力（Mpa） |
|
LXY-E |
铸钢 |
铸铁 |
不锈钢 |
石墨/滚珠轴承/陶瓷轴承 |
DN100以下-4.0 |
|
DN150以上-2.5 |
|
LXY-B、C |
不锈钢 |
不锈钢 |
不锈钢 |
不锈钢 |
1.6、2.0、2.5 |
|
LXY-S型 |
双体流量计。规格为DN80、DN100、DN150公称压力6.3MPa;DN200公称压力4.0MPa |
|
注 |
LXY-C材质为OCr18Ni12Mo2Ti；LXY-B材质为OCr18Ni9Ti |
流量范围
|
型号 |
口径 |
粘度mPa.s |
|
0.3~0.8 |
0.8~2 |
2~15 |
15~400 |
400~1000 |
1000~2000 |
2000~3500 |
|
汽油 |
煤油 |
柴油、机油 |
重油 |
高粘度液体 |
|
LXY-0252 |
25 |
3~9 |
1.5~10 |
1~10 |
1~10 |
1~8 |
1~8 |
1~6 |
|
LXY-0401 |
40 |
3~9 |
1.5~10 |
1~10 |
1~10 |
1~8 |
1~8 |
1~6 |
|
LXY-
0402 |
7~20 |
3~22 |
2.5~25 |
2~25 |
2~18 |
2~18 |
3~12 |
|
LXY-0501 |
50 |
7~20 |
3~22 |
2.5~25 |
2~25 |
2~18 |
2~18 |
3~12 |
|
LXY-
0502 |
9~36 |
4.5~36 |
3.6~36 |
3.6~36 |
2.8~25 |
2.8~25 |
4.5~18 |
|
LXY-0801 |
80 |
9~36 |
4.5~36 |
3.6~36 |
3.6~36 |
2.8~25 |
2.8~25 |
4.5~18 |
|
LXY-
0802 |
20~80 |
10~80 |
10~100 |
10~100 |
6.5~56 |
6.5~56 |
5~40 |
|
LXY-1001 |
100 |
20~80 |
10~80 |
10~100 |
10~100 |
6.5~56 |
6.5~56 |
5~40 |
|
LXY-
1002 |
25~100 |
13~100 |
15~150 |
15~150 |
8.5~80 |
8.5~80 |
6.5~55 |
|
LXY-1501 |
150 |
25~100 |
13~100 |
15~150 |
15~150 |
8.5~80 |
8.5~80 |
6.5~55 |
|
LXY-
1502 |
55~225 |
30`250 |
25~250 |
25~250 |
18~150 |
18~150 |
10~100 |
|
LXY-2001 |
200 |
55~225 |
30`250 |
25~250 |
25~250 |
18~150 |
18~150 |
10~100 |
|
LXY-
2002 |
90~360 |
50~400 |
40~400 |
40~400 |
28~240 |
28~240 |
20~160 |
|
LXY-2501 |
250 |
90~360 |
50~400 |
40~400 |
40~400 |
28~240 |
28~240 |
20~160 |
|
LXY-
2502 |
130~540 |
65~540 |
60~600 |
60~600 |
42~360 |
42~360 |
30~240 |
|
LXY-3001 |
300 |
130~540 |
65~540 |
60~600 |
60~600 |
42~360 |
42~360 |
30~240 |
|
LXY-
3002 |
220~800 |
110~900 |
95~950 |
95~950 |
70~600 |
70~600 |
54~450 |
|
LXY-3501 |
350 |
220~800 |
110~900 |
95~950 |
95~950 |
70~600 |
70~600 |
54~450 |
高压产品可以定做 |
